玻璃切割刀輪工作原理
發布時間：2021-02-18 10:40

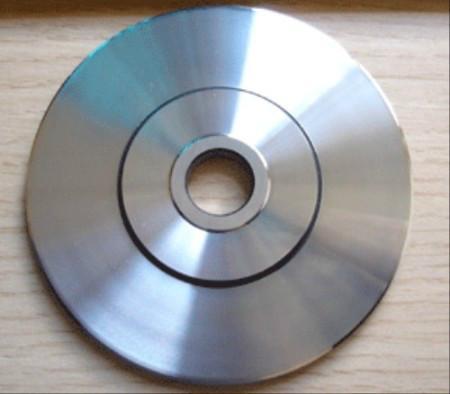

玻璃切割刀輪是用于對玻璃進行切割的專用導輪，其形狀呈圓形，圓周邊設有刀刃，中部設有安裝孔，其通過安裝軸承安裝在刀架上，在數字化控制的玻璃切割設備中，導輪在切割時，刀架收到上方軸的壓力，促使刀輪在玻璃上滾動達到切割的目的，但在實際的應用中我們發現，安裝軸與刀輪的安裝孔內壁直接摩擦，長時間的摩擦后導致安裝孔孔徑變大，安裝孔孔徑變大后刀輪行走軌跡將出現誤差，其次，玻璃切割機光電掃描怎么調？摩擦易導致刀輪和安裝軸的使用壽命降低；再者，刀輪通過安裝軸安裝在刀架上，由于刀輪兩側的安裝軸上并未有相應的限位裝置，導致刀輪易出現沿安裝軸軸向移動的問題，此問題的出現同樣導致刀輪行走軌跡將出現誤差。
玻璃切割刀輪工作原理：
本實用新型的目的在于克服現有技術的不足，適應現實需要，提供一種結構設計新穎的玻璃切割刀輪。
為了實現本實用新型的目的，本實用新型所采用的技術方案為：
設計一種玻璃切割刀輪，包括中部開設有安裝孔的刀體；所述安裝孔的內壁上設有若干個槽帶，所述槽帶沿刀體的軸向設置，且槽帶貫穿安裝孔內壁的端部，若干個槽帶以刀體的軸線對稱設置。
所述槽帶的端部為1.0mm-2.00mm。
還包括貫穿安裝孔的安裝軸，安裝軸上設有兩個間隔設置的環形卡槽，當安裝軸安裝在安裝孔內時，兩個環形卡槽分別位于刀體的兩側壁處，兩個環形卡槽內分別設有卡簧，刀體位于兩個卡簧之間。
切割方式：以刀輪在玻璃上劃線，再經由機械應力方式進行裂片。
優點：加工方式簡單并能有效斷裂，成本較為低廉。
缺點：切割邊緣易產生玻璃碎屑及Micro crack現象，需搭配磨邊清洗制程
以鉆石制刀輪或硬質合金制刀輪，通過施加一定的壓力，在基板表面劃出切割線，從而在基板的厚度方向上產生延伸性裂痕，以達到使基板分離的目的。
用刀輪切割玻璃的玻璃切割刀輪工作原理，在切割進程中，為得到平坦的切切斷面，所施的應力應使8字形的水平裂紋層盡量小，以便垂直裂紋順序成長。實踐證明，用金鋼石刀具時，刃面的中心線傾斜6度，進入玻璃的裂紋完全垂直，切切斷面比較平坦。
所述安裝軸內設有注油道，注油道的進口設在安裝軸一端的端部，注油道的出口設置在安裝軸的中部，當安裝軸安裝在安裝孔內時，注油道的出口位于安裝孔的中部位置處。
玻璃切割刀輪工作原理新型的有益效果在于：
綜上，本設計其結構設計新穎、簡單，在使用中首先可以降低安裝軸和安裝孔之間的摩擦力，進一步降低因摩擦帶來的刀輪行走軌跡偏差、使用壽命降低的問題，同時，通過卡簧的作用可以對安裝在安裝軸上的刀輪進行限位，避免刀輪出現軸向移動的問題，最終提高刀體在使用中的精度和使用壽命。
獨特燒結技術保證了硬質合金玻璃切割刀輪的各項性能穩定。
硬質合金玻璃刀與傳統切割刀相比，操作更簡單快捷，環保無噪音污染。耐磨性能優越，使用壽命長。硬度≥91.5，刀刃鋒利，切割玻璃工作效率高，切面光滑無劃傷、無毛刺等特點。
硬質合金玻璃切割刀輪廣泛應用于LCD光學玻璃，0.2超薄玻璃，石英玻璃、水晶玻璃及各種玻璃的切割。
