很多用于醫療設備和電子應用的電線和電纜需要從細的導線上剝離外層聚合物，激光非常適合用于這種材料去除任務。激光能為導線末端、導線中段和開窗口的剝線操作提供量身訂制的去除解決方案，能實現一種可重復的非接觸式的過程。容易實現自動化的激光器讓制造工藝邁出了能持續保證零部件質量的關鍵一步。

　　使用激光器取代化學工藝的額外優勢包括，化學品使用的消除能帶來安全益處，減少了化學品處理和清理的成本，支持公司的ISO 14001可持續發展項目。

　　激光剝線

　　在醫療設備制造領域，許多和心臟節律管理、神經調節和射頻消融治療相關的產品需要進行材料去除以露出導線下端的金屬導體。用于這些設備的導線直徑不斷降低，使得其他剝線方法很難應對。同時，對剝線的要求在不斷提高，在末端和中段部分都需要進行選擇性去除。同樣在電子領域，導線直徑的減小和排線密度的增加讓激光剝線得以大展拳腳。

　　激光工藝在剝線過程中對導線沒有任何施力，所以能剝離精細的直徑低至50μm的線材。通常通過振鏡引導聚焦的激光光束（直徑約25μm）來去除材料。這樣可以實現高度定制化的材料去除，能根據需要來去除導線的絕緣部分或區間?？梢酝ㄟ^(guò)預先設定的方法來改變斷面的大小和位置。

　　通過以下兩種方法中的一種來去除材料：燒蝕或剝切（圖1）。在燒蝕方法中，隨著聚合物吸收光能并蒸發，導線上的所有材料被去除。激光并不會影響絕緣皮下面的導線，因?yàn)槿コ^緣材料所需的功率水平遠遠不夠破壞其下的金屬導體。通過選擇聚合物容易吸收的激光波長可以加強這種優勢，同時金屬導體會反射這一波長。

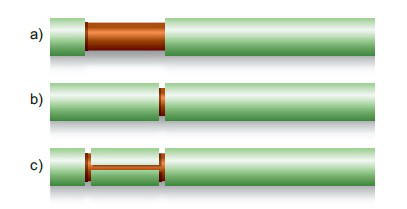

       圖1：剝線的方法包括材料燒蝕、剝切以及中段/開窗口剝切。

　　剝切方法中，在絕緣皮上進行一系列螺旋切割，從而將絕緣皮與導線分開，并不總是有效，因此需要在之后通過自動或手動的方式來去除。通常在生產周期很重要而且可以接受后處理材料去除時才會這樣進行。

　　激光vs其他剝線方法

　　對于激光剝線這種高度控制的直接去除材料的方法，必須將其優勢與目前正在使用的化學和機械剝線工藝進行對比。

　　醫療設備行業相比電子行業產量較低，最常見的剝線是基于手動的方法。該過程包括將每個導線單獨浸入溶劑中持續一定的時間，然后用鋒利的刀（X-ACTO刀）手動刮掉任何殘留的涂層材料沉積物。使用這種方法很難保證質量和可重復性。停止使用這種由操作人員手執X-ACTO刀的方法，并轉向使用自動化設備，將加強對生產過程的控制，并確保質量以及提高生產效率。

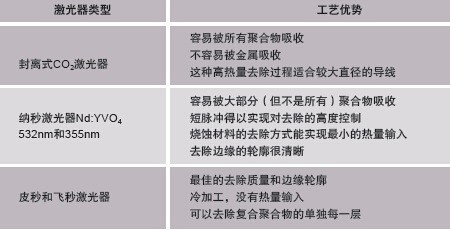

　　表格：為激光剝線選擇正確的激光器

例如，一個大型醫療設備公司最近從手工方式轉變成激光工藝來生產血管內介入器械用的不銹鋼導線。這種導線的直徑接近人的頭發絲，其表面覆蓋的一種有機材料使其能在人體中兼容。這種有機涂層材料必須從微小的金屬芯線上脫離以實現導線的遠端連接。

　　這種新的激光工藝能精確地從組件的金屬芯線上除掉有機材料涂層，從而能在下游工序中執行后續的組裝操作。

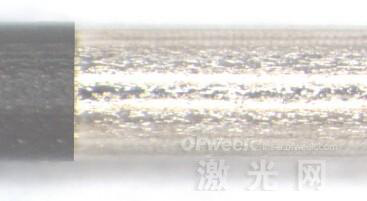

圖2：用CO2 激光器對聚酰亞胺導線進行剝線

　　比起其取代的方法，這種工藝基本上不受操作人員影響，并且只需幾秒鐘就能完成，而老方法要花費大約8分鐘。生產效率提高了250%，產量也隨之提高。

　　在電子領域中，更高的產量也呼吁著自動化去除材料技術；然而，基本前提是可以同時使用化學方法、機械方法，或是兩者相組合。隨著導線直徑的減小，這些工藝對去除絕緣外皮的控制程度也在下降，同時還會帶來一些潛在問題，例如破壞導體和導線變形。

　　選擇正確的激光器

　　激光剝線可以使用不同類型的激光器，這主要取決于導線直徑、絕緣材料類型（聚酰亞胺、Pebax、聚乙烯對苯二甲酸PET、尼龍、含氟聚合物和PVC）以及要求的特點。下表顯示了最常用于激光剝線的激光器，按照推薦的優先度從上到下排列。對于不同的材料組合、導線直徑和所需的功能，都會有合適的激光器來與所需的標準相匹配。

一般來說應該首先考慮封離式CO2激光器。CO2激光器波長為10,604nm，容易被所有聚合物吸收，所以不管使用什么絕緣材料，它都能很好地工作。此外，CO2激光器的波長不容易被金屬吸收，所以當所有的絕緣材料被去除后，激光對裸露的導線基本不會有影響。這得以在滿足所需絕緣體厚度的公差下完成剝皮過程，并提供一個大型的加工窗口。此外，CO2激光器是最具成本效益的激光器。圖2展示了使用CO2激光器對聚酰亞胺導線進行剝線。

　　由于對材料的去除主要依賴于激光的熱分解效應，所以如果導線直徑小的話將引起熱量輸入的問題。這可能會導致導線變形或是絕緣材料過熱，從而使得發生變色和形成毛刺。（當材料膨脹或抬起時會產生毛刺，而且毛刺會顯著增加導線的整體外徑。）

　　如果由于熱量輸入控制的問題而不能使用CO2激光器的話，那么接下來就應該考慮納秒激光器，特別是波長為532nm和355nm的納秒激光器。納秒激光器產生的脈沖約為20ns，其去除導線絕緣材料時的熱相互作用遠遠低于CO2激光器。它能用于直徑較小的導線，或是要求邊緣的輪廓很清晰、很少或沒有毛刺的應用。圖3展示了用納秒激光器（355nm波長）剝線后的導線。

　　選擇532nm還是355nm通常是根據絕緣材料來決定的，355nm波長能被更多的聚合物更好地吸收。如果將CO2激光器比作大型的氧乙炔炬，納秒激光器就類似較小的、更精細的火炬，可以用來制作法式焦糖布丁。

　　請注意，普通的1070nm光纖激光器不能被大部分導線經常使用的絕緣材料很好地吸收，所以很少使用或考慮。

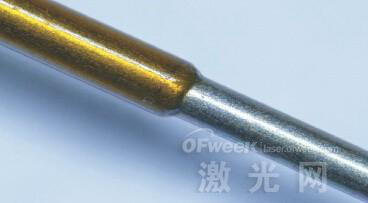

圖3：用355nm紫外激光器對細導線進行剝線。

　　當對質量的要求特別高或是要求最小的熱量輸入時，我們需要考慮的選項是超快皮秒和飛秒激光器。這兩種激光器產生的脈沖寬度非常短：皮秒是10-12s，飛秒是10-15s。脈沖如此之短使得沒有時間將熱量從加工區域傳遞給周圍的材料。

　　這種所謂的“冷”加工能實現最佳的質量，但是這種高水平的質量需要付出代價。超快激光器的成本超過CO2激光器約25倍，并且是532/355nm納秒激光器成本的5倍。它們比較適合用于價值非常高的產品或是那些需要非常精細的控制的極細導線（直徑50μm）。

　對于選擇哪種激光器以及效果最好的去除方法，我們要做出正確的決定，因此，毫無疑問非常有必要在激光應用實驗室測試一系列的選項，然后對于最終決定的系統解決方案，要在加工和執行過程中對其進行優化。
