SLA光固化成型基本原理、工藝工程及應用
發布時間：2019-10-25 16:11
光固化成型工藝，也被稱為立體光刻成型屬于快速成型工藝的一種，簡稱SL,也有時被簡稱SLA。該工藝是美國的于1986年研制成功的一種RP工藝，1987年獲美國專利，是最早出現的、技術最成熟和應用最廣泛的快速原型技術。
它以光敏樹脂為原料，通過計算機控制紫外激光石器逐層凝固成型。這種方法能簡捷、全自動地制造出表面質量和尺寸精度較高、幾何形狀復雜的原型。
要實現光固化快速成型，感光樹脂的選擇也很關鍵。它必須具有合適的粘度，固化后達到一定的強度，在固化時和固化后要有較小的收縮及扭曲變形等性能。更重要的是，為了高速、精密地制造一個零件，感光樹脂必須具有合適的光敏性能，不僅要在較低的光照能量下固化，且樹脂的固化深度也應合適。
在計算機控制下，紫外激光按零件各分層截面數據對液態光敏樹脂表面逐點掃描，使被掃描區域的樹脂薄層產生光聚合反應而固化，形成零件的一個薄層；一層固化完畢后，工作臺下降，在原先固化好的樹脂表面再敷上一層新的液態樹脂以便進行下一層掃描固化；新固化的一層牢固地粘合在前一層上；如此重復直到整個零原件型制作完畢。
方法的特點是精度高、表面質量好、原材料利用率將近100%，能成型形狀特別復雜、特別精細的零件。缺點是設備價格相對較貴。
光固化成型的制作一般可以分為前處理、原型制作和后處理三階段。
（1）前處理階段主要是對原型的CAD模型進行數據轉換、確定擺放方位、施加支撐和切片分層，實際上就是為原型的制作準備數據。
（2）光固化成型過程是在專用的光固化快速成型設備系統上進行。早原型制作前，需要提前啟動光固化快速成型設備系統，使得樹脂材料的溫度達到預設的合理溫度，激光器點燃后也需要一定的穩定時間。
（3）1、清洗模型，去除多余的液態樹脂。2、去除并修整原型的支撐。3、去除逐層硬化形成的臺階。4、后固化處理。
是最早出現的快速原型制造工藝，成熟度高。
由CAD數字模型直接制成原型，加工速度快，產品生產周期短，無需切削工具與模具。
成型精度高(在0.1mm左右)、表面質量好。
目前，用于SLA技術比較成熟的材料主要有以下四個系列:
① Ciba(瑞士)公司生產的CibatoolSL系列。
② Dupont(美國)公司生產的SOMOS系列。
③ Zeneca(英國)公司生產的Stereocol系列。
④ RPC(瑞士)公司生產的RPCure系列。
▲ 日本Unirapid公司打印的光敏樹脂物品

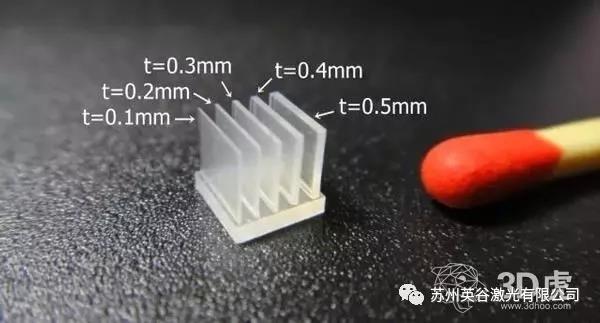

（t指厚度）
自從1988年美國3D Systems 公司推出第一臺商品化設備SLA250以來，光固化快速成型技術在世界范圍內得到了迅速而廣泛的應用，在概念設計的交流、單件小批量精密鑄造、產品模型、快速工模具及直接面向產品的模具等諸多方面廣泛應用于汽車、航空、電子、消費品、娛樂以及醫療等行業。
通過快速熔模制造、翻砂鑄造等輔助技術，SLA可以用于復雜零件(如葉輪)的小批量生產，并進行發動機等部件的試制和試驗。利用傳統工藝制造母模，成本較高且制作時間長，采用SLA技術可以直接制作熔模鑄造的母模，時間和成本顯著降低。

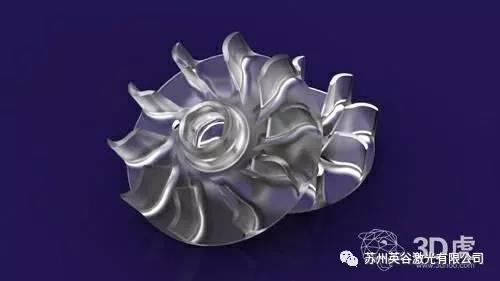

▲利用SLA技術制成的葉輪模型
(圖片來源:fit-prototyping.de)
如何為SLA 3D打印挑選合適的光源？

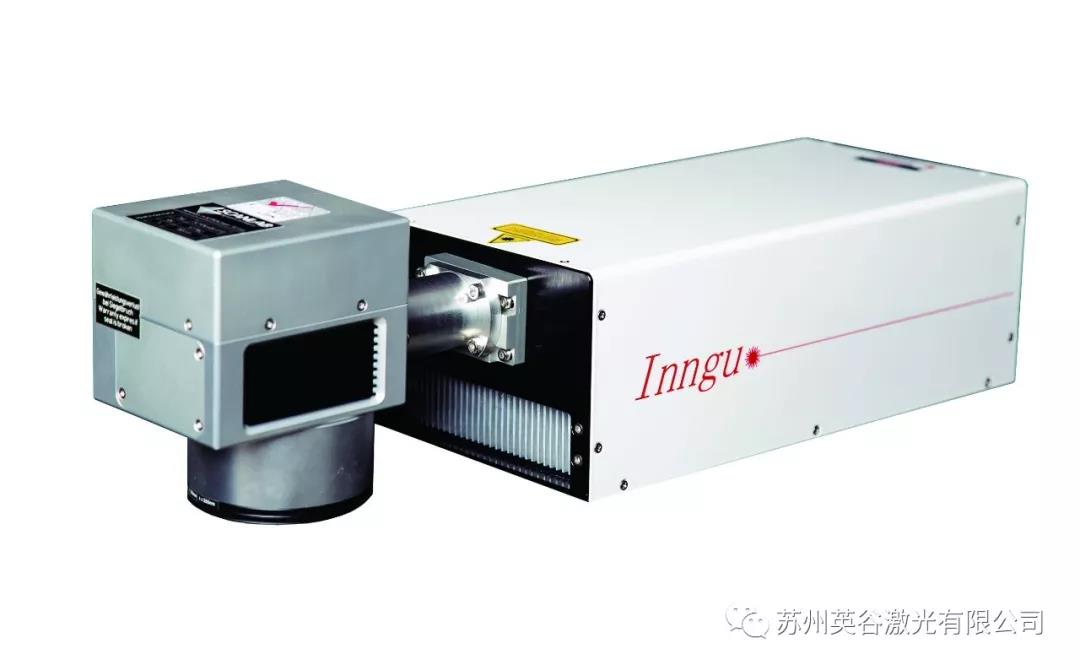

▲ 英谷Grace X系列激光器

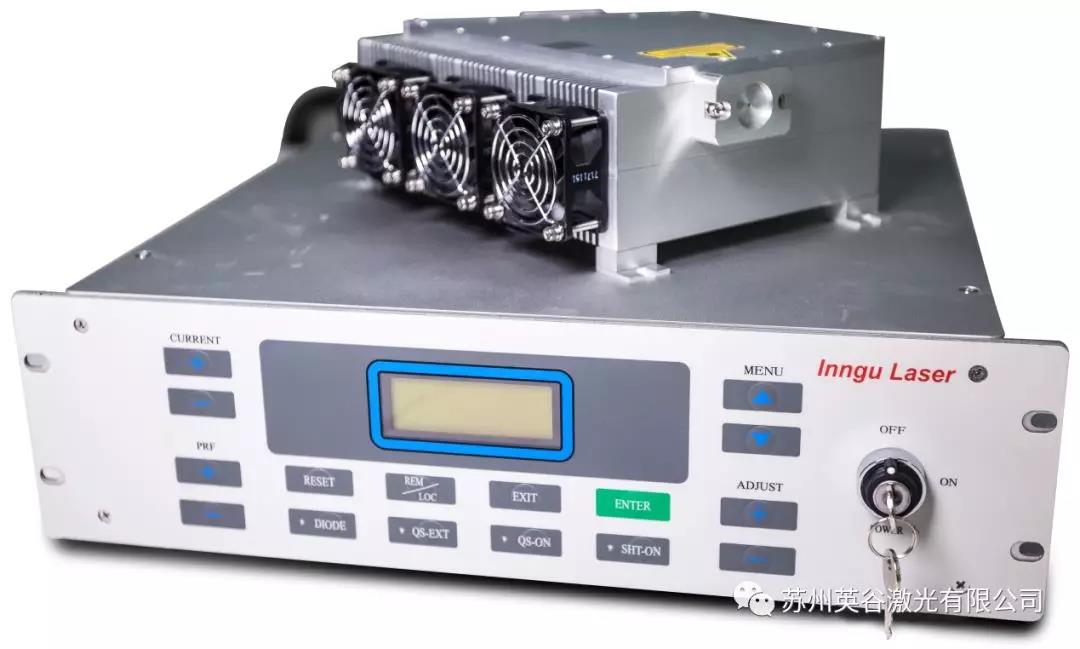

▲ 英谷Pulse系列激光器
由英谷自主研發生產的Pulse/Grace X 355-3000紫外激光器，應用于3D行業時間久，一直以來都注重給用戶最優化的體驗，充分貼近客戶的實際需求。
這兩款激光器都具有高度的穩定性，優越的性能，且使用壽命長，脈寬寬，適應溫度環境能力強，使用時方便可靠，可以有效提升打印出來的產品的精度和效果。
